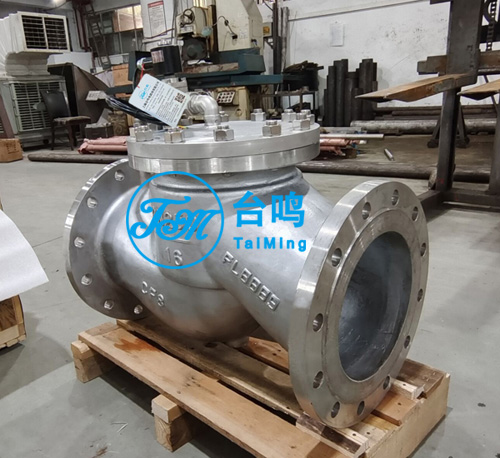

大口徑電磁閥主要由電磁線圈、閥體、閥蓋、動鐵芯、彈簧、主閥芯壓簧和卸壓孔等部分組成。
大口徑電磁閥作為工業過程自動化控制系統的執行器，通電后能自動開啟或關閉閥門，實現對管道中流體介質的通斷控制，它廣泛應用于冶金、石化、航天、船舶重工、消防、工業窯爐、電力、干燥設備、清洗設備、噴泉、給排水、采暖空調、科研、節能產業等各個領域。大口徑電磁閥其流通的介質有空氣、燃?xì)狻⑺�、油、防腐劑等流體。
大口徑電磁閥安裝、調試、操作：
1、電氣裝置的安裝必須符合“現場安全規程”的相關規定。
2、在安裝電磁閥前，管道必須清洗干凈，必要時閥前須裝過濾器。
3、安裝時必須使線圈豎直向上，閥前須設置手動截止閥，介質流通方向應與閥體上箭頭指示方向一致。
4、不能將電磁閥安裝在管道低凹處，以免因蒸汽冷凝水、雜質等沉積在閥內而妨礙正常工作。
5、在管道剛性不足的情況下，建議把閥前后管子用支架固定，以防電磁閥工作時引起振動。
6、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，請安裝旁路裝置。
7、連續性生產部門為在電磁閥清洗和檢修期間仍確保生產正常進行，建議采用旁路隔離裝法。注意：旁通閥平時要常閉。

大口徑電磁閥特殊功能工作原理：
手動功能：沒電時，閥需要打開/關閉時，旋轉手動柄，閥打開/關閉。
信號反饋：當閥打開時，信號公共線和開信號線接通；當閥關閉時，信號公共線和關信號線接通。
自保持式：當電磁閥1號線圈不通電，2號線圈通電2~3秒后斷電，電磁閥打開；當電磁閥2號線圈不通電，1號線圈通電2~3秒后斷電，電磁閥關閉。
